Универсальные алюминиевые мачты серий
Communication Technologies CT-A3T и CT-A4T

    Алюминиевые мачты Communication Technologies CT-A3T и CT-A4T Универсальные алюминиевые мачты и мачтовые конструкции Communication Technologies применяются в различных областях беспроводной связи:
  • системы сотовой связи;
  • системы удаленного радиодоступа и последней мили;
  • системы профессиональной радиосвязи и пейджинга;
  • радиорелейные системы;
  • системы телеметрии и телеуправления.

Мачтовые конструкции собираются из стандартных цельносварных секций треугольного сечения CT-A3T и квадратного сечения CT-A4T и фиксируются системой такелажа на основе стального троса. Различные виды сечений позволяют выбрать оптимальный вариант размещения оттяжек при установке мачты на имеющейся в распоряжении площадке на грунте или на крыше здания.

Секция мачтовой конструкции имеет длину 3 метра, что дает возможность набирать нужную высоту мачты в диапазоне от 3-х до 39-ти метров и сокращает количество операций, необходимых для сборки ствола мачтовой конструкции. Вес одной секции мачты CT-A3T-3 не превышает 12 кг, секции CT-A4T-3 - 16 кг, что существенно облегчает их монтаж и дает дополнительные преимущества при размещении описываемых мачтовых конструкций на крышах зданий и сооружений.

Для изготовления секций применяются высокопрочные дюралюминиевые сплавы, что обеспечивает высокие эксплуатационные характеристики и позволяет выпускать мачтовую конструкцию, отвечающую высоким требованиям, предъявляемым к подобным изделиям самыми различными потребителями. Защитное полимерное покрытие секций препятствует обледенению мачты и налипанию снега в холодное время года, нейтрализует воздействие других видов осадков и абразивной пыли.

Соединение секций мачты между собой осуществляется при помощи соединений штыревого типа. Обрешетка секции имеет Z-образную форму. Такое конструктивное решение, во-первых, обеспечивает возможность крепления с необходимым шагом элементов фидерного тракта, во-вторых, позволяет получить удобный доступ для проведения высотных работ по обслуживанию мачтовой конструкции и установленных на ней элементов АФУ.

Комплектация мачтовой конструкции предусматривает установку не менее одного яруса стальных оттяжек на каждые 6 метров высоты. Такая система такелажа обеспечивает необходимую несущую способность и устойчивость мачты при воздействии ветровых нагрузок.

    Мачты рассчитаны на эксплуатацию в следующих климатических условиях:
  • 3-й ветровой район территории России (СНиП 2.01.07-85);
  • 3-й гололедный район территории России (СНиП 2.01.07-85);
  • 3-й климатический район территории России (СНиП 2.01.01-82).
  • Эти ветровые, гололедные и климатические районы охватывают практически всю территорию России.

Технические характеристики мачт серии CT-A3T
(треугольное сечение, базовое расстояние 350 мм)

Модель
Высота, м
Кол-во секций
Кол-во ярусов оттяжек
Радиус оттяжек* (угол 30°), м
Радиус оттяжек* (угол 45°), м
Вес мачты без основания, кг
CT-A3T-3
3
1
1
1,5
2,5
12
CT-A3T-6
6
2
1
3,0
5,5
24
CT-A3T-9
9
3
2
5,0
8,5
36
CT-A3T-12
12
4
2
6,5
11,5
48
CT-A3T-15
15
5
3
8,5
14,5
60
CT-A3T-18
18
6
3
10,0
17,5
72
CT-A3T-21
21
7
4
12,0
20,5
84
CT-A3T-24
24
8
4
13,5
23,5
96
CT-A3T-27
27
9
5
15,5
26,5
108
CT-A3T-30
30
10
5
17,0
29,5
120

* - точка крепления верхнего яруса оттяжек отстоит от верхней точки мачты на 0,5 м


Технические характеристики мачт серии CT-A4T
(квадратное сечение, базовое расстояние 350 мм)

Модель
Высота, м
Кол-во секций
Кол-во ярусов оттяжек
Радиус оттяжек* (угол 30°), м
Радиус оттяжек* (угол 45°), м
Вес мачты без основания, кг
CT-A4T-3
3
1
1
1,5
2,5
16
CT-A4T-6
6
2
1
3,0
5,5
32
CT-A4T-9
9
3
2
5,0
8,5
48
CT-A4T-12
12
4
2
6,5
11,5
64
CT-A4T-15
15
5
3
8,5
14,5
80
CT-A4T-18
18
6
3
10,0
17,5
96
CT-A4T-21
21
7
4
12,0
20,5
112
CT-A4T-24
24
8
4
13,5
23,5
128
CT-A4T-27
27
9
5
15,5
26,5
144
CT-A4T-30
30
10
5
17,0
29,5
160

* - точка крепления верхнего яруса оттяжек отстоит от верхней точки мачты на 0,5 м

Комплектация мачтовых конструкций

Универсальное мачтовое основание
Основания CT-A3T Mount и CT-A4T Mount изготавливаются из стального уголка 65х5 мм и стального листа 10 мм. Штыри для установки секции выполнены из нержавеющей стали и позволяют производить юстировку положения мачтовой конструкции. По углам основания расположены 4 отверстия для крепления к фундаменту (к закладным). Универсальное основание имеет защитное покрытие черного цвета.

Основание мачты серии CT-A3T Основание мачты серии CT-A4T

Основание мачты серии CT-A3T Основание мачты серии CT-A4T

Разгрузочная рама
Разгрузочная рама Для установки мачтовой конструкции на крыше здания или сооружения используется разгрузочная рама. Рама позволяет распределить нагрузку, которую оказывает мачта на перекрытия. Исполнение этого узла зависит от объекта и в каждом конкретном случае определяется в процессе проектирования. Обычно разгрузочная рама состоит из двух перпендикулярно расположенных пар швеллеров, размещенных друг над другом.

Фундаменты
Фундамент мачтовой конструкции Установка мачтовых конструкций на грунте предполагает подготовку фундаментов под основание и анкерные крепления. Фундамент представляет собой углубленную в грунт арматуру, залитую бетоном. На центральном фундаменте монтируется основание мачты. Радиально расположенные фундаменты являются основой для установки анкерных креплений под оттяжки.

Анкерные крепления
Анкерные крепления для мачт Анкерные крепления предназначены для восприятия и передачи на фундаменты нагрузок, возникающих в период эксплуатации мачтовой конструкции. Анкерное крепление представляет собой швеллер, залитый в бетонный фундамент. К оставшейся над землей части швеллера привариваются полукольца по количеству ярусов оттяжек. Каждая оттяжка мачты крепится к отдельному полукольцу.

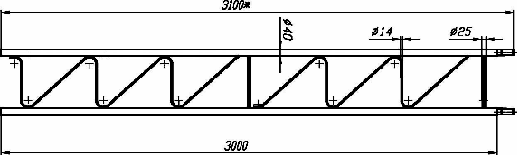

Секции мачтовой конструкции
В комплект мачт серий CT-A3T, A4T входят секции длиной 3 м. На поверхность секций в процессе производства наносится защитное/сигнальное полимерное покрытие красного и белого цвета, что соответствует требованиям РЭГА РФ-94. Верхняя секция всегда имеет покрытие красного цвета, далее указанные цвета чередуются. Несущие трубы секции имеют диаметр 40 мм. Элементы обрешетки выполнены из трубы диаметром 14 мм, распорки – из трубы диаметром 25 мм.

Секция мачты

Оттяжки
Оттяжки В стандартный комплект мачтовой конструкции поставки входит набор комплектующих для сборки и установки системы такелажа, состоящего из необходимого количества оттяжек. Для сборки одной оттяжки в комплект такелажа входит трос определенной длины с запасом под заделку и регулировку, два коуша, восемь зажимов (по 4 шт. на каждый коуш), одно крепление оттяжки к мачте и один талреп.

Крепления оттяжки к мачте
Крепление выполнено в виде хомута из стали. Крепление имеет цинковое покрытие. Несущим элементом является болт М10. При монтаже на него надевается коуш, закрепленный на верхнем конце оттяжки. Количество креплений в комплекте равно количеству ярусов оттяжек, умноженному на три для мачтовых конструкций серии CT-A3T (и на 4 для мачт CT-A4T).

Коуши
Коуши KR-06 Коуш представляет собой стальное кольцо особой формы с разрывом в одной точке и предназначен для формирования концов оттяжек. Стальной трос ложится в канавку коуша, образуя вокруг него петлю небольшого радиуса. Таким обеспечивается защита троса от истирания в месте изгиба. В комплект такелажа входит по два коуша в расчете на каждую оттяжку. Коуши имеют хромированное покрытие.

Талрепы
Зажимы для троса RF-06 Для крепления нижних концов оттяжек служат талрепы (натяжители). На одном конце тальрепа в кольцо крепится коуш, второй конец крепится к закладной в месте крепления оттяжки. Тальрепы имеют хромированное покрытие.

Зажимы
Зажимы для троса служат для его фиксации в местах заделки коушей. Фиксация одного коуша требует 4 зажимов. Зажимы имеют хромированное покрытие.

Трос
Такелаж мачтовой конструкции комплектуется стальным тросом горячей оцинковки для устройства оттяжек мачт, диаметр 6 мм (канат одинарной свивки типа ТК конструкции 1х19 (1+6+12), ГОСТ 3064-80). Стандартная комплектация мачтовой конструкции предусматривает метраж троса, достаточный для установки оттяжек верхнего яруса под углом 30 градусов к стволу мачты. Предусмотрен запас 1 метр под заделку концов оттяжек и запас по длине троса 15%

Трубостойки для установки панельных и всенаправленных антенн
Трубостойки для установки панельных и всенаправленных антенн на мачтовые конструкции Трубостойки предназначены для установки антенн различных типов на мачтовые конструкции в системах сотовой или профессиональной связи. Трубостойки монтируются на стволе мачтовой конструкции при помощи стандартного крепежа и позволяют регулировать степень выноса относительно ствола и азимут установки. Монтаж антенны на вертикальный элемент трубостойки производится при помощи штатного комплекта крепежа, входящего в комплект поставки панельной или всенаправленной антенны.

Устройства стабилизации для установки антенн РРС
Устройства стабилизации для установки антенн РРС на мачты Мачтовые конструкции серий CT-A3T, CT-A4T допускают установку антенн РРС диаметром до 0,6 м. Для обеспечения стабильных показателей по отклонению максимума диаграммы направленности устанавливаемой антенны от требуемого азимута и угла места при воздействии ветровых нагрузок мачтовая конструкция может комплектоваться устройством стабилизации. Монтаж устройства стабилизации производится вблизи отметки, на которой планируется установка антенны РРС. Для мачтовой конструкции серии CT-A3T устройство стабилизации представляет собой треугольную раму. Стороны рамы растягивается в каждом направлении оттяжкой, состоящей из двух тросов. Нижний конец оттяжки в этом случае имеет на конце вращающийся блок для уравновешивания действующих на оттяжку нагрузок. Такая схема построения яруса оттяжек позволяет выдержать заданные требования по точности ориентировки антенны РРС.

Крепления для фидера (CT-CC 178, 278, 378)
Крепления для кабеля на мачтовые конструкции Крепления серии CT-CC x78 предназначены для крепления радиочастотного кабеля (фидера) типоразмера 7/8" на мачтовых конструкциях.

Система молниезащиты
Система молниезащиты мачтовой конструкции предназначена для защиты антенно-фидерного тракта и приемно-передающего оборудования от воздействия разрядов молний. Система состоит из одного или двух молниеприемников и вертикального троса заземления, который используется для заземления верхних концов оттяжек. Молниеприемники представляют собой стальные штыри, заостренные на конце. Они устанавливаются на верхней секции мачтовой конструкции выше самой верхней точки размещаемых антенн. Вертикальный трос имеет болтовое соединение как с молниеприемниками, так и с основанием мачтовой конструкции. Заземление основания мачтовой конструкции производится организацией, осуществляющей установку и монтаж.

    Cистема светоограждения
    Системы молниезащиты и светоограждения для мачт Система светоограждения состоит из следующих компонентов:
  • фонари светоограждения (фонари ЗОМ) – 2 шт.;
  • кабель питания фонарей ЗОМ (в гофрированной защитной оболочке или бронированный);
  • универсальный таймер включения/выключения фонарей ЗОМ.
  • Фонари ЗОМ имеют прозрачный кожух красного цвета и рассчитаны на применение обычных ламп накаливания. Конструкция фонарей предусматривает соответствующий уровень влагозащиты.

Кабель питания предусматривает питание каждого фонаря от своей фазы. Монтаж кабеля питания на стволе мачты производится при помощи пластиковых стяжек всепогодного исполнения.

Универсальный таймер обеспечивает включение фонарей в темное время суток. Таймер не требует выносного фотодатчика. Для его корректной работы требуется предварительно запрограммировать его на широту и долготу места. На основе этих данных рассчитывается время восхода и захода солнца на текущую дату.
