Оглавление

2. Технические характеристики кабеля EUPEN

  1. Графики
  2. EC3 кабели с диэлектриком из микропены
    1. Общие характеристики
    2. Электрические характеристики
  3. EC3 кабели с воздушным диэлектриком
    1. Общие характеристики
    2. Электрические характеристики

2.1 Графики

Номинальное затухание
при 20 С дБ/100 м

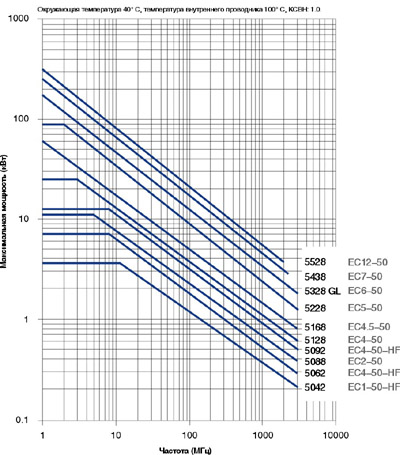

Максимальная мощность
кВт
Увеличить (70 Кб)
Увеличить (70 Кб)


2.1 EC3 кабели с диэлектриком из микропены

2.2.1 Общие характеристики

продолжение для кабеля 1/2"-1/4"

Типоразмер 2 1/4" 1 5/8" 1 1/4" 7/8" 7/8" Hiflex

Тип кабеля 5528 5438 5328GL 5228 5228 X
Модель EC12-50 EC7-50 EC6-50 EC5-50 EC5-50-HF
Код заказа 6326 1109 0369 7658
Кабели со стандартной безгалогенной оболочкой в соответствии с IEC 60754
Тип кабеля 5528-HLFR 5438-HLFR 5328-HLFR 5228-HLFR
Модель EC12-50-FR EC7-50-FR EC6-50-FR EC5-50-FR
Код заказа 6326FR 4929 1060 1110
Кабели со стандартной безгалогенной оболочкой в соответствии
с IEC 60754, 60331-1, 60332-3C и 61034
Конструкция
Внутренний проводник
Материал и конструкция Гофрированная медная трубка Гладкая медная трубка Гофр. медная трубка
Диаметр, мм 21 17,5 13,1 9,1 9,4
Диэлектрик
Материал Мелкоячеистая полиэтиленовая пена
Диаметр, мм 52 43,5 33,3 23,5 23,4
Наружный проводник
Конструкция Продольно сваренная медная лента, кольцевой гофр
Диаметр, мм 56 46,6 36 25 25
Наружная оболочка
Толщина, мм 1,9 1,7 1,5 1,5 1,2
Диаметр, мм 59,7 50 39 28 27,4
Вес, кг/км 1960 1505 1040 553 440
Механические характеристики
Минимальный радиус изгиба
а) одиночный изгиб, см 25 25 20 10 10
b) 10 повторных изгибов, см 55 50 40 25 15
(15 изгибов)
Максимальное усилие растяжения, даН 300 250 200 170 130
Рекомендуемый температурный диапазон
а) хранение -70...+85 C
b) монтаж -40...+60 C
c) эксплуатация -55...+85 C
Максимальная длина пролета при подъеме, м
70

Максимальное расстояние между креплениями, м
скорость ветра 200 км/ч
слой льда 12,7 мм
1,8
1,8
1,8
1,7

Сопротивление смятию, кг/мм 4,8 4 3,4 2,1

Наверх



2.2.2 Электрические характеристики

продолжение для кабеля 1/2"-1/4"

Тип кабеля 5528
5528-HLFR		 5438
5438-HLFR		 5328GL
5328-HLFR		 5228
5228-HLFR		 5228 X
Сопротивление постоянному току при 20 С
а) внутренний проводник, Ом/км 0,55 0,70 0,68 0,93 2,67
b) внешний проводник, Ом/км 0,23 0,29 0,36 0,92 0,98
Номинальная емкость, пФ/м 76
Индуктивность, мкГн/м 0,189
Характеристический импенданс, Ом 50±1
Коэффициент укорочения, % 88
Номинальное затухание при 20 С
30 Мгц, дБ/100м 0,29 0,36 0,44 0,638 0,67
100 Мгц, дБ/100м 0,56 0,68 0,83 1,19 1,24
150 Мгц, дБ/100м 0,70 0,84 1,03 1,47 1,54
200 Мгц, дБ/100м 0,82 0,99 1,20 1,77 1,79
300 Мгц, дБ/100м 1,04 1,23 1,50 2,12 2,22
450 Мгц, дБ/100м 1,32 1,55 1,88 2,64 1,76
600 Мгц, дБ/100м 1,57 1,83 2,20 3,09 3,23
894 Мгц, дБ/100м 2,01 2,32 2,84 3,85 4,02
960 Мгц, дБ/100м 2,10 2,42 2,88 4,01 4,19
1000 Мгц, дБ/100м 2,15 2,48 2,96 4,10 4,28
1700 Мгц, дБ/100м 3,03 3,44 4,05 5,55 5,79
2000 Мгц, дБ/100м 3,37 3,81 4,36 6,10 6,36
2300 Мгц, дБ/100м - 4,16 4,87 6,61 6,90
3000 Мгц, дБ/100м -   5,74 7,88 8,07
4000 Мгц, дБ/100м -   - 9,21
6000 Мгц, дБ/100м -   - -
10000 Мгц, дБ/100м -   - -
Усредненное значение мощности при температуре окружающей среды 40 С
(температура внутреннего проводника 100С)
30 Мгц, кВт 40,4 32,0 23,52 14,73 14,49
100 Мгц, кВт 21,1 16,9 12,52 7,91 7,79
150 Мгц, кВт 16,9 13,6 10,09 6,40 6,30
200 Мгц, кВт 14,3 11,6 8,64 5,50 5,41
300 Мгц, кВт 11,4 9,27 6,92 4,43 4,36
450 Мгц, кВт 8,95 7,36 5,52 3,56 3,51
600 Мгц, кВт 7,53 6,24 4,70 3,04 3,00
894 Мгц, кВт 5,89 4,93 3,73 2,44 2,40
960 Мгц, дБ/100м 5,63 4,72 3,58 2,35 2,31
1000 Мгц, кВт 5,49 4,61 3,50 2,29 2,26
1700 Мгц, кВт 3,90 3,33 2,55 1,70 1,67
2000 Мгц, кВт 3,51 3,00 2,31 1,54 1,52
2300 Мгц, кВт - 2,75 2,12 1,42 1,40
3000 Мгц, кВт -   1,79 1,21 1,20
4000 Мгц, кВт -   - 1,02
6000 Мгц, кВт -   - -
10000 Мгц, кВт -   - -
Напряжение пробоя (постоянный ток), кВ 65 60 45 40
Тест пробоя оболочки, кВ 10 10 10 8
Пиковая ВЧ напряжение, кВ 6,8 5,7 4,3 3,0 3,0
Пиковая ВЧ мощность, кВт 460 320 180 90 90
Граничная частота, ГГц 2,2 2,8 3,7 5,3 5,1
Экранизация (>10 МГц), дБ >>120
Сопротивление изоляции, МОм/км >>5000

Наверх



Продолжение таблицы "Общие характеристики"

Типоразмер 1/2" 3/8" 1/4" 1/2" Hiflex 1/4" Hiflex

Тип кабеля 5128 5088 5062 5092 5042
Модель EC4-50 EC2-50 EC1-50 EC4-50-HF EC1-50-HF
Код заказа 7657 4274 2566 6261 4051
Кабели со стандартной безгалогенной оболочкой в соответствии с IEC 60754
Тип кабеля 5128-HLFR 5088-HLFR 5062-HLFR 5092-HLFR 5042-HLFR
Модель EC4-50-FR EC2-50-FR EC1-50-FR EC4-50-HF-FR EC1-50-HF-FR
Код заказа 1740 1325 6381 9031 4530
Кабели со стандартной безгалогенной оболочкой в соответствии
с IEC 60754, 60331-1, 60332-3C и 61034
Конструкция
Внутренний проводник
Материал и конструкция Омедненная алюминиевая проволока
Диаметр, мм 4,8 3,2 2,4 3,55 1,9
Диэлектрик
Материал Мелкоячеистая полиэтиленовая пена
Диаметр, мм 12,4 8,4 6,5 8,7 4,7
Наружный проводник
Конструкция Продольно сваренная медная лента, кольцевой гофр Cваренная медная лента, спиральный гофр
Диаметр, мм 13,7 9,6 7,5 12,2 6,4
Наружная оболочка
Толщина, мм 1,1 1,1 1,1 0,7 0,55
Диаметр, мм 16 11,8 9,7 13,6 7,5
Вес, кг/км 240 130 113 200 65
Механические характеристики
Минимальный радиус изгиба
а) одиночный изгиб, см 7 4 3 -
b) 10 повторных изгибов, см 15 12 8 4 3
c) мобильное применение, см 20 15 10 10 7.5
Максимальное усилие растяжения, даН 130 70 75 70 60
Рекомендуемый температурный диапазон
а) хранение -70...+85 C
b) монтаж -40...+60 C
c) эксплуатация -55...+85 C
Максимальная длина пролета при подъеме, м 70
Максимальное расстояние между креплениями, м
скорость ветра 200 км/ч
слой льда 12,7 мм
0,9
0,5
0,5
0,8
-
Сопротивление смятию, кг/мм 1,9 1,2 0,8 1,7 0,9

Наверх



Продолжение таблицы "Электрические характеристики"

Тип кабеля 5128
5128-HLFR		 5088
5088-HLFR		 5062
5062-HLFR		 5092
5092-HLFR		 5042
5042-HLFR
Сопротивление постоянному току при 20 С
а) внутренний проводник, Ом/км 1,48 3,10 5,85 2,65 9,10
b) внешний проводник, Ом/км 1,87 2,65 3,30 3,10 4,65
Номинальная емкость, пФ/м 76 82 80
Индуктивность, мкГн/м 0,189 0,204 0,200
Характеристический импенданс, Ом 50±1 50±1.5
Коэффициент укорочения, % 88 <82 83
Номинальное затухание при 20 С
30 Мгц, дБ/100м 1,17 1,69 2,32 1,68 3,06
100 Мгц, дБ/100м 2,17 3,12 4,29 3,13 5,63
150 Мгц, дБ/100м 2,68 3,84 5,29 3,88 6,93
200 Мгц, дБ/100м 3,11 4,45 6,14 4,51 8,03
300 Мгц, дБ/100м 3,86 5,49 7,58 5,60 9,89
450 Мгц, дБ/100м 4,79 6,79 9,38 6,96 12,20
600 Мгц, дБ/100м 5,59 7,90 10,92 8,15/td> 14,18
894 Мгц, дБ/100м 6,94 9,76 13,52 10,16 17,49
960 Мгц, дБ/100м 7,22 10,14 14,05 10,57 18,16
1000 Мгц, дБ/100м 7,38 10,37 14,36 10,82 18,56
1700 Мгц, дБ/100м 9,92 13,81 19,18 14,63 24,63
2000 Мгц, дБ/100м 10,88 15,10 20,98 16,08 26,89
2300 Мгц, дБ/100м 11,79 16,31 22,68 17,45 29,00
3000 Мгц, дБ/100м 13,74 18,90 26,33 20,42 33,53
4000 Мгц, дБ/100м 16,27 22,23 31,02 24,29 39,31
6000 Мгц, дБ/100м 20,76 28,04 39,25 31,21 49,36
10000 Мгц, дБ/100м - 37,88 53,27 43,29 66,20
Усредненное значение мощности при температуре окружающей среды 40 С
(температура внутреннего проводника 100С)
30 Мгц, кВт 6,74 4,11 3,24 5,66 2,23
100 Мгц, кВт 3,63 2,23 1,75 3,04 1,23
150 Мгц, кВт 2,94 1,81 1,42 2,46 1,00
200 Мгц, кВт 2,53 1,56 1,23 2,11 0,86
300 Мгц, кВт 2,05 1,26 0,99 1,70 0,70
450 Мгц, кВт 1,65 1,02 0,80 1,37 0,57
600 Мгц, кВт 1,41 0,88 0,69 1,17 0,49
894 Мгц, кВт 1,14 0,71 0,56 0,94 0,39
960 Мгц, дБ/100м 1,09 0,69 0,54 0,90 0,38
1000 Мгц, кВт 1,07 0,67 0,52 0,88 0,37
1700 Мгц, кВт 0,79 0,50 0,39 0,65 0,28
2000 Мгц, кВт 0,72 0,46 0,36 0,59 0,26
2300 Мгц, кВт 0,67 0,43 0,33 0,55 0,24
3000 Мгц, кВт 0,57 0,37 0,29 0,48 0,21
4000 Мгц, кВт 0,48 0,31 0,24 0,39 0,18
6000 Мгц, кВт 0,38 0,25 0,19 0,31 0,14
10000 Мгц, кВт - 0,18 0,14 0,22 0,10
Напряжение пробоя (постоянный ток), кВ 35 20 10 25 8
Тест пробоя оболочки, кВ   5 5 5 5
Пиковая ВЧ напряжение, кВ 1,6 1,05 0,83 1,13 0,6
Пиковая ВЧ мощность, кВт 25 11 7 13 3,6
Граничная частота, ГГц 9,8 14,2 18,6 13,2 22
Экранизация (>10 МГц), дБ >>120
Сопротивление изоляции, МОм/км >>5000

Наверх



EC3 кабели с воздушным диэлектриком



Общие характеристики

Типоразмер 7/8" 3/8"

Тип кабеля 5229 5089
Модель EAC5-50 EAC4-50
Код заказа 9674 9841
Тип кабеля 5229P 5089P
Модель EAC5-50-P EAC4-50-P
Код заказа 9674 4685
Кабели с заполняющим компаундом
Конструкция
Внутренний проводник
Материал и конструкция Медная труба Медная проволока
Диаметр, мм 9,1 4,0
Диэлектрик
Материал Полиэтиленования спираль + воздух
Внешний диаметр спирали, мм 20,2 9,6
Наружный проводник
Конструкция Продольно сваренная медная лента, кольцевой гофр
Диаметр, мм 25,5 12,3
Наружная оболочка
Толщина, мм 1,3 1,6
Диаметр, мм 28 15,7
Вес, кг/км 760 335
Механические характеристики
Минимальный радиус изгиба
а) одиночный изгиб, см 10 5
b) 10 повторных изгибов, см 25 15
Максимальное усилие растяжения, даН 200 100
Рекомендуемый температурный диапазон
b) монтаж -20...+60 C
c) эксплуатация -40...+85 C
Максимальная длина пролета при подъеме, м
70
Максимальное расстояние между креплениями, м
скорость ветра 200 км/ч
слой льда 12,7 мм
1,8

Наверх



Электрические характеристики

Тип кабеля 5229
5229P		 5089
5089P
Сопротивление постоянному току при 20 С
а) внутренний проводник, Ом/км 0,79 1,45
b) внешний проводник, Ом/км 0,55 1,45
Номинальная емкость, пФ/м 72 74
Индуктивность, мкГн/м 0,180 0,185
Характеристический импенданс, Ом 50±0,5
Коэффициент укорочения, % 3 90
  Затухание при 20С
дБ/100м		 Усредненная мощность*
кВт		 Затухание при 20С
дБ/100м		 Усредненная мощность*
кВт
30 Мгц 0,63 11,90 1,44 4,27
100 Мгц 1,16 6,42 2,67 2,31
150 Мгц 1,42 5,21 3,30 1,87
200 Мгц 1,63 4,50 3,83 1,70
300 Мгц 2,00 3,62 4,73 1,30
450 Мгц 2,45 2,93 5,87 1,05
600 Мгц 2,83 2,51 6,84 0,90
894 Мгц 3,46 2,02 8,48 0,73
960 Мгц 3,58 1,95 8,82 0,70
1000 Мгц 3,66 1,90 9,01 0,68
1700 Мгц 4,77 1,42 12,08 0,51
2000 Мгц 5,17 1,30 13,23 0,47
2300 Мгц 5,54 1,20 14,32 0,43
3000 Мгц 6,33 1,05 16,66 0,38
4000 Мгц 7,31 0,87 19,68 0,31
6000 Мгц -   25,01 0,25
10000 Мгц -   34,10 0,18
Напряжение пробоя (постоянный ток), кВ 6 3
Тест пробоя оболочки, кВ 8 5
Пиковая ВЧ напряжение, кВ 2,75 1,3
Пиковая ВЧ мощность, кВт 76 17
Граничная частота, ГГц 5,8 12,2
Экранизация (>10 МГц), дБ >>120
Сопротивление изоляции, МОм/км >>5000

* - Температура окружающей среды 40C, температура внутреннего проводника 100С
