7. Упаковка кабеля EUPEN

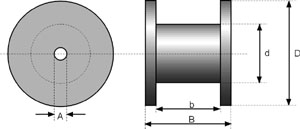

Габаритные размеры и вес кабеля
| Параметры | D, м | B, м | b, м | d, м | A, мм | Вес, кг |
| Тип барабана | ||||||
| HE71) | 0.70 | 0.43 | 0.40 | 0.45 | 40 | 8.7 |
| E08 | 0.80 | 0.64 | 0.50 | 0.40 | 65 | 59 |
| E10 | 1.0 | 0.75 | 0.60 | 0.50 | 65 | 100 |
| E12/8 | 1.2 | 0.8 | 0.70 | 0.80 | 90 | 115 |
| E12/8S | 1.2 | 0.48 | 0.38 | 0.80 | 90 | 100 |
| E13/8 | 1.3 | 0.80 | 0.70 | 0.80 | 90 | 100 |
| E14/8 | 1.4 | 0.94 | 0.84 | 0.80 | 90 | 190 |
| E15 | 1.5 | 0.99 | 0.82 | 0.75 | 90 | 205 |
| E17 | 1.70 | 1.12 | 0.94 | 0.95 | 90 | 280 |
| E17 S | 1.70 | 0.76 | 0.70 | 1.20 | 90 | 240 |
| E17/11 | 1.70 | 1.02 | 0.90 | 1.10 | 90 | 300 |
| E20/11 | 2.05 | 1.24 | 1.02 | 1.10 | 120 | 470 |
1) Только для использования в помещениях
Максимальная длина кабеля на барабане
| Тип кабеля | 5528 | 5438 | 5328 | 5228 | 5168 | 5128 | 5088 | 5062 | 5092 | 5042 |
| Типоразмер | 2 1/4" | 1 5/8" | 1 1/4" | 7/8" | 5/8" | 1/2" | 3/8" | 1/4" | 1/2" Hiflex | 1/4" Hiflex |
| Тип барабана | ||||||||||
| HE71), м | 280 | 600 | 700 | 420 | 1000 | |||||
| E08, м | 600 | 1000 | 1700 | 700 | ||||||
| E10, м | 700 | 1010 | 1050 | |||||||
| E12/8, м | 420 | 1200 | 1350 | |||||||
| E12/8S, м | 200 | |||||||||
| E13/8, м | 570 | |||||||||
| E14/8, м | 800 | |||||||||
| E15, м | 1050 | |||||||||
| E17, м | 750 | 1400 | ||||||||
| E17 S, м | 215 | 750 | 1400 | |||||||
| E17/11, м | 200 | 360 | 570 | 1200 | ||||||
| E20/11, м | 460 | 740 | 1080 | 1800 | ||||||
1) Только для использования в помещениях
