Фильтры на коаксиальных объемных резонаторах
Фильтры на основе коаксиальных объемных резонаторов (Cavity filters) широко применяются в базовом и, (на высокочастотных диапазонах), мобильном оборудовании систем радиосвязи. Данному типу фильтров присущи высокая селективность, хорошая термостабильность и невысокие потери в полосе пропускания. Номенклатура серийно выпускаемых фильтров данного типа очень широка, от малогабаритных фильтров для приемных преселекторов до резонаторов, предназначенных для фильтрации выходного сигнала мощных передатчиков и способных продолжительное время работать при уровнях мощности порядка единиц и даже десятков киловатт.
Полосовые фильтры
Полосовые фильтры используются для подавления сигналов с частотами, лежащими вне определенной полосы частот (полосы пропускания фильтра), обычно измеряемой по уровню –3 dB. Эти фильтры применяются как в качестве приемных преселекторов, так и для фильтрации сигнала передатчиков. Коаксиальные резонаторы полосового типа являются неотъемлемой частью некоторых типов дуплексных фильтров, фильтровых передающих комбайнеров и специальных панелей для подавления интермодуляционных помех. Резонаторы данного типа выпускаются также и как самостоятельные изделия.
Большинство моделей резонаторов имеют возможность регулировки связи, что позволяет в
определенных пределах регулировать ширину полосы пропускания фильтра (и, соответственно,
затухание в полосе пропускания). Как правило, на один и тот же диапазон частот выпускается
несколько типоразмеров резонаторов, отличающихся как допустимой подводимой
мощностью, так и полосой пропускания и затуханием.
Фильтры, построенные на резонаторах данного типа, могут включать как один, так и несколько последовательно включенных резонаторов. Технические характеристики фильтров приведены в таблицах прайс-листа.
Режекторные фильтры
Режекторные фильтры используются для подавления сигналов с определенной частотой (или лежащих в
определенной полосе частот). Коаксиальные резонаторы режекторного типа применяются как в
составе дуплексных фильтров, так и как самостоятельные изделия.
Фильтры на комбинированных резонаторах (Pass/Reject)
В некоторых случаях возникает необходимость в фильтре, сочетающем характеристики полосового и режекторного фильтра, т.е позволяющем одновременно выделять необходимую полосу частот и дополнительно подавлять мощный мешающий сигнал на определенной частоте. Данная характеристика может быть получена как путем соединения необходимого количества полосовых и режекторных резонаторов, так и с применением специальных комбинированных резонаторов.

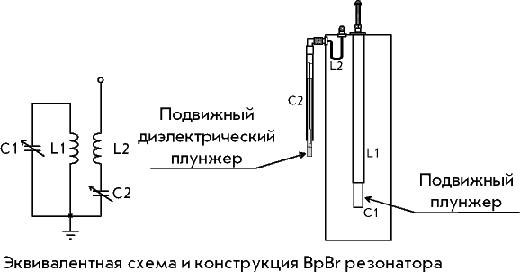

В наиболее распространенной конструкции коаксиальных резонаторов данного типа в качестве режекторного элемента
используется петля связи, образующая последовательный колебательный контур
совместно с высокодобротным коаксиальным конденсатором. Изменение емкости конденсатора
производится путем перемещения диэлектрического плунжера, что приводит к
изменению степени заполнения диэлектриком пространства между обкладками конденсатора.

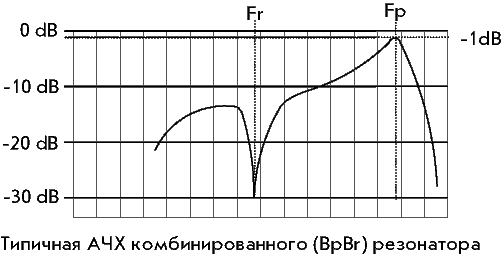

При настройке резонаторов данного типа изменение положения любого из плунжеров приводит к одновременному изменению как частоты режекции, так и центральной частоты полосы пропускания, поэтому их окончательная настройка производится путем поочередной подстройки плунжеров до достижения необходимых характеристик. Наиболее широко данный тип резонаторов используется в составе дуплексных фильтров. Для специальных применений также выпускаются фильтры для приемных преселекторов.
