Примеры построения систем протокола SmarTrunkII
Примерная спецификация базового оборудования
одноканальной системы протокола SmarTrunk II
Данная конфигурация достаточно часто применяется для расширения зоны действия существующих транковых систем в качестве вынесенного сайта.
Краткие технические характеристики:
| Диапазон частот, МГц: | 146-174 |
| Разнос между частотами приема и передачи, МГц | 5 |
| Выходная мощность базового передатчикa, Вт | 25 |

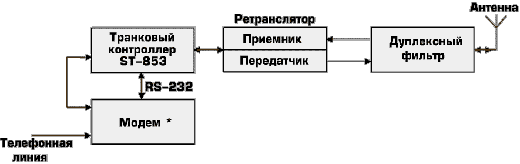

Блок-схема системы:
* Модем необходим только в том случае, если планируется удаленное администрирование системы. В данном примере модем не включен в спецификацию оборудования.
Примерная калькуляция одноканальной транковой системы протокола SmarTrunk II:
| Наименование | Цена | Количество | Стоимость |
| Транковый контроллер ST-853 | 1000.00 | 1 | 1000.00 |
| Кабель соединительный низкочастотный | 40.00 | 1 | 40.00 |
| Ретранслятор Vertex VXR-5000 | 1850.00 | 1 | 1850.00 |
| Базовая антенна Communication Technologies TC160D2-6 | 240.00 | 1 | 240.00 |
| Коаксиальный кабель с низкими потерями H-1000 | 3.00 | 40 м | 120.00 |
| Комплект разъемов типа N для кабеля H-1000 | 5.00 | 2 | 10.00 |
| Дуплексный фильтр Vertex VXD-40 | 270.00 | 1 | 270.00 |
| Комплект коаксиальных переходных кабелей с разъемами типа N | 40.00 | 2 | 80.00 |
| Итого: | 3610.00 | ||
Примерная спецификация базового оборудования четырехканальной системы протокола SmarTrunk II
Типичная конфигурация системы, характерная для ведомственных и небольших коммерческих систем подвижной радиосвязи. При выборе антенно-фидерных систем и передающего комбайнера, в данном примере предусматривалась возможность установки металлической трубчатой мачты высотой не менее 20-25м. Также необходимо отметить то, что выбор фильтрового комбайнера стал возможен благодаря 300-килогерцовому разносу между частотами передатчиков. При меньших разносах (менее 200 килогерц) данная конфигурация неприменима, так как в этом случае единственно возможным решением станет применение феррит-гибридного комбайнера и более мощных усилителей, а также, вероятно, потребуется пересмотр всей антенно-фидерной системы.
Краткие технические характеристики:
| Диапазон частот, МГц: | 146-174 |
| Число каналов: | 4 |
| Разнос между частотами приема и передачи, МГц | 5 |
| Разнос между частотами передачи соседних каналов, кГц | 300 |
| Выходная мощность базового передатчиков, Вт | 100 |

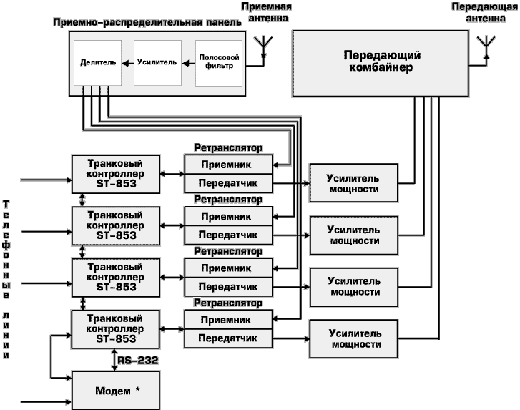

Блок-схема системы:
* Модем необходим только в том случае, если планируется удаленное администрирование системы. В данном примере модем не включен в спецификацию оборудования
Примерная калькуляция четырех-канальной транковой системы протокола SmarTrunk II:
| Наименование | Цена | Количество | Стоимость |
| Транковый контроллер ST-853 | 1000.00 | 4 | 4000.00 |
| Кабель соединительный низкочастотный | 40.00 | 4 | 160.00 |
| Ретранслятор Vertex VXR-5000 | 1850.00 | 4 | 7400.00 |
| Комплект арматуры для крепления VXR-5000 в 19" стойку | 100.00 | 4 | 400.00 |
| Усилитель мощности VoCom VVC100-25 | 800.00 | 4 | 3200.00 |
| Источник питания DuraComm RM-7512 | 760.00 | 2 | 1520.00 |
| Базовые антенны Communication Technologies TC160D2-6 | 240.00 | 2 | 480.00 |
| Коаксиальный кабель с низкими потерями H-1000 | 3.00 | 80м | 240.00 |
| Комплект разъемов типа N для кабеля H-1000 | 40.00 | 1 | 40.00 |
| Фильтровый передающий комбайнер EMR 64542/4C | 4620.00 | 1 | 4620.00 |
| Приемно-распределительная панель Wacom WP8835-4B | 1470.00 | 1 | 1470.00 |
| Монтажная стойка (19-ти дюймовая) высотой 2м. | 640.00 | 1 | 640.00 |
| Комплект коаксиальных переходных кабелей с разъемами типа N | 40.00 | 9 | 360.00 |
| Итого: | 24530.00 | ||
